| MOQ: | 1 |
| 가격: | negatiation |
| 표준 포장: | 훈증 박스오피스로 포장된 OTC를 위한 로봇 용접 FD-B4S 7 주축 로봇 팔과 용접 토치와 팔려고 내놓 티그 용접 기계 |
| 배달 기간: | 4-12 주 |
| 결제 방법: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 50 |

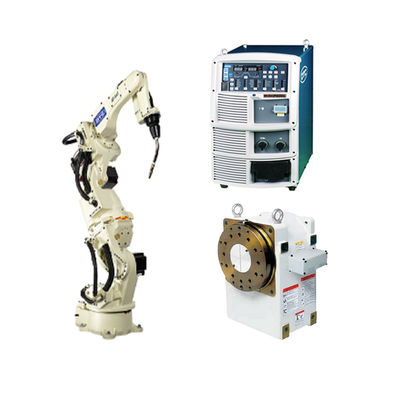

OTC용 로봇 용접 FD-B4S 7축 로봇 팔 및 용접 토치 및 TIG 용접기 판매
제품 설명
| 사양 | 값 |
| 축 수 | 7 |
| 최대 탑재 하중 | 4 kg |
| 위치 반복 정밀도 | +/- 0.08 mm (참고 1) |
| 수평 도달 거리 | 1435mm |
| 수직 도달 거리 | 2446mm |
| 구동 용량 | 3550W |
| 작업 범위, 팔, J1 (회전) | +/- 170º |
| 작업 범위, 팔, J2 (하부 팔) | -145º~+70º |
| 작업 범위, 팔, J3 (상부 팔) | -170°~ +142.6° |
| 작업 범위, 손목, J4 (스윙) | +/- 155° |
| 작업 범위, 손목, J5 (굽힘) | -45°~ +225°(참고 2) |
| 작업 범위, 손목, J6 (비틀림) | +/- 205° (참고 2) |
| 최대 속도, 팔, J1 (회전) | 3.66 rad/s {210°/s} |
| 최대 속도, 팔, J2 (하부 팔) | 3.66 rad/s {210°/s} |
| 최대 속도, 팔, J3 (상부 팔) | 3.66 rad/s {210°/s} |
| 최대 속도, 손목, J4 (스윙) | 7.33 rad/s {420°/s} |
| 최대 속도, 손목, J5 (굽힘) | 7.33 rad/s {420°/s} |
| 최대 속도, 손목, J6 (비틀림) | 10.5 rad/s {600°/s} |
| 손목 하중, 허용 모멘트, J4 (스윙) | 10.1 N*m |
| 손목 하중, 허용 모멘트, J5 (굽힘) | 10.1 N*m |
| 손목 하중, 허용 모멘트, J6 (비틀림) | 2.94 N*m |
| 손목 하중, 허용 관성 모멘트, J4 (스윙) | 0.38 kg*m@2 |
| 손목 하중, 허용 관성 모멘트, J5 (굽힘) | 0.38 kg *m^2 |
| 손목 하중, 허용 관성 모멘트, J6 (비틀림) | 0.03 kg *m^2 |
| 팔 작동 단면적 | 2.57 m^2 x 340° |
| 환경 조건 | 0 ~ 45°C, 20 ~ 80 %RH (결로 없음) |
| 질량 | 189 kg |
| 상부 팔 탑재 하중 | 10 kg (참고 3) |
| 설치 유형 | 바닥 유형 |
| 페인트 색상 | 백색 (먼셀 10GY9/1) |
FD-B4S, 7축, 관통형, 아크 용접 로봇은 용접 구역이 혼잡한 좁고 중간 범위의 공간에 이상적입니다. 관통형 설계는 움직임을 방해하거나 접근하기 어렵거나 혼잡한 지역에서 걸리는 외부 케이블이나 도관이 없는 슬림한 조작기를 제공합니다.
• 7축 회전은 엔드 오브 암 툴의 위치 및/또는 자세를 변경하지 않고 간섭 회피를 가능하게 합니다.
• 엔드 오브 암 툴의 최적의 각도와 자세를 항상 유지하여 용접 품질 향상 및 프로그래밍 용이성을 제공합니다.
• 독립적으로 관절이 있는 팔로 넓은 작업 범위를 제공합니다.
• 모든 OTC DAIHEN 브랜드 용접 전원 공급 장치와의 원활한 디지털 연결.
• 향상된 진동 억제 제어는 부드러운 로봇 움직임을 제공합니다.
• 내장된 기계적 충격 센서.
• 단일 소스 기술 – 모든 구성 요소는 OTC DAIHEN에서 제조합니다.
• 다용도 설계는 대부분의 용접 응용 분야를 지원합니다.
• Windows XP 기반 개방형 아키텍처
• 대용량 메모리 및 40개의 입력/40개의 출력 제어 신호
• 고급 PLC 기능을 통해 티치 펜던트를 통해 직접 래더 다이어그램 편집 가능
• 네트워크 기능 – 이더넷, DeviceNet 및 PROFIBUS 연결에 연결 (추가 하드웨어 필요할 수 있음)
• 아이콘 표시는 빠르고 쉬운 티칭을 지원합니다.
• LED 백라이트 65536 색상 디스플레이가 있는 640×480 VGA 컬러 화면
• 3 위치 활성화 스위치는 안전성을 높입니다.
• 다중 화면 기능을 통해 사용자는 최대 4개의 화면을 동시에 볼 수 있습니다.
• 완전한 사용 설명서가 포함된 화면 도움말 기능
• 조그 다이얼 작동이 가능한 표준 터치 스크린 디스플레이
